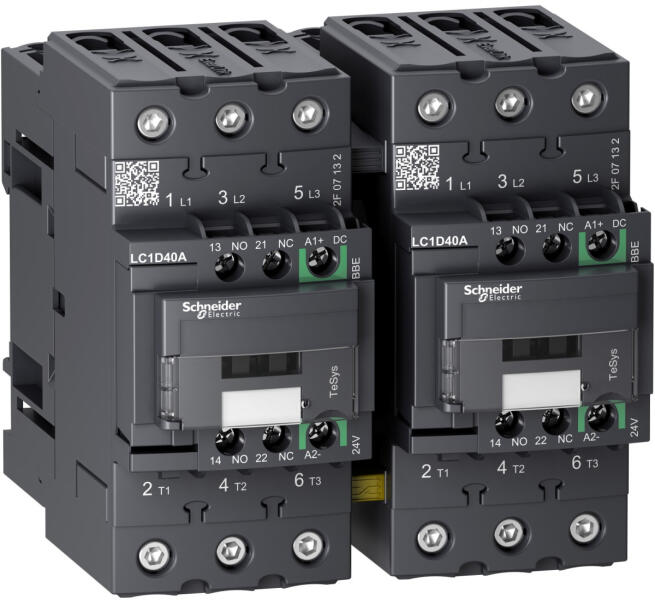

A Schneider Electric TeSys Deca Advanced LC2D40ABBE reverzáló mágneskapcsoló egy professzionális motorvezérlésre és ellenállásos terhelésekre egyaránt alkalmas ipari komponens, amely rendkívül megbízható teljesítményt kínál a 3P (3NO) kialakításának köszönhetően. Ez a típus előszerelt állapotban érkezik, reverzáló áramvezetősínnel, ami jelentősen megkönnyíti és felgyorsítja a telepítési folyamatot. A TeSys Deca Advanced sorozat ezen tagja 40A névleges üzemi árammal rendelkezik AC-3, AC-3e alkalmazásokban, valamint akár 60A terhelést is képes kapcsolni AC-1 alkalmazásokban 440V feszültségig. A készülék kiemelkedő motorteljesítményeket tud vezérelni: 220-230V-on 11 kW, 380-400V-on 18,5 kW, 415V-on 22 kW, 440V-on 22 kW, 500V-on 22 kW, valamint 660-690V-on 30 kW teljesítményű háromfázisú motorok működtetésére alkalmas. Az észak-amerikai piacokon használatos lóerő (HP) értékek is impresszívek: egyfázisú motoroknál 115V-on 3 HP, 230/240V-on 5 HP, míg háromfázisú motoroknál 200/208V-on 10 HP, 230/240V-on 10 HP, 460/480V-on 30 HP, és 575/600V-on 30 HP teljesítményig alkalmazható. A mágneskapcsolót 24V DC tekercsfeszültség vezérli, alacsony fogyasztású DC vezérlőáramkörrel, ami energiahatékony működést biztosít. A LC2D40ABBE műszaki paraméterei lenyűgözőek: 690V névleges szigetelési feszültséggel, 6kV névleges lökőfeszültség-állósággal rendelkezik az IEC 60947 szabvány szerint. Hőáram értéke a jelzőáramkörre 10A, a teljesítményáramkörre 60A (60°C-on). A bekapcsolási áram 140A AC a jelzőáramkörre és 800A a teljesítményáramkörre 440V-on. Azonos értékkel bír a névleges megszakítási képessége is. A maximális üzemi ráta 3600 kapcsolás/óra 60°C-on. A termék kiemelkedően robusztus, amit a mechanikai tartóssága is bizonyít: 6 millió kapcsolási ciklus. Elektromos élettartama 2 millió ciklus 35A AC-3 és AC-3e alkalmazásoknál, valamint 0,7 millió ciklus 60A AC-1 alkalmazásnál, 440V feszültségig. A mágneskapcsoló EverLink BTR csavaros csatlakozókkal van felszerelve, amelyek biztosítják a stabil és biztonságos elektromos kapcsolatot. A teljesítményáramköri csatlakozókon 1-35 mm2 rugalmas vagy tömör vezetékek csatlakoztathatók. A vezérlőáramkörhöz 1-4 mm2 keresztmetszetű vezetékek használhatók. A készülék védettsége IP20 az előlapnál. Széles üzemi hőmérséklet-tartományban használható: -40... 60°C között teljes terheléssel, 60... 70°C között pedig csökkentett terheléssel. A termék megfelel számos nemzetközi szabványnak és rendelkezik CCC, CSA, EAC, UL, KC, DNV-GL, LROS és UKCA tanúsítványokkal, ami széleskörű alkalmazhatóságot biztosít világszerte.

TeSys Deca Advanced LC2D40ABBE reverzáló mágneskapcsoló műszaki adatok Általános jellemzők Terméknév: TeSys Deca Advanced Termék vagy komponens típus: Reverzáló mágneskapcsoló Eszköz rövid neve: LC2D Mágneskapcsoló alkalmazás: Motorvezérlés, Ellenállásos terhelés Felhasználási kategória: AC-3, AC-1, AC-3e Eszköz prezentáció: Előszerelt reverzáló áramvezetősínnel Elektromos jellemzők Pólusok leírása: 3P Teljesítmény pólusok érintkező összetétele: 3 NO Névleges üzemi feszültség: Teljesítményáramkör: 690 V AC 25... 400 Hz Névleges üzemi áram: 60 A (60 °C alatt) 440 V AC-1 alkalmazásban a teljesítményáramkörnél40 A (60 °C alatt) 440 V AC-3 alkalmazásban a teljesítményáramkörnél40 A (60 °C alatt) 440 V AC-3e alkalmazásban a teljesítményáramkörnél Motor teljesítmény kW: 11 kW 220... 230 V AC 50 Hz18.5 kW 380... 400 V AC 50 Hz22 kW 415 V AC 50 Hz22 kW 440 V AC 50 Hz22 kW 500 V AC 50 Hz30 kW 660... 690 V AC 50 Hz Motor teljesítmény LE (UL / CSA): 3 LE 115 V AC 60 Hz 1 fázisú motorokhoz5 LE 230/240 V AC 60 Hz 1 fázisú motorokhoz10 LE 200/208 V AC 60 Hz 3 fázisú motorokhoz10 LE 230/240 V AC 60 Hz 3 fázisú motorokhoz30 LE 460/480 V AC 60 Hz 3 fázisú motorokhoz30 LE 575/600 V AC 60 Hz 3 fázisú motorokhoz Vezérlőáramk ör típusa: DC DC alacsony fogyasztás Vezérlőáram kör feszültsége: 24 V DC Segédérintkező összetétele: 1 NO + 1 NC Mechanikai jellemzők Méretek (M × Sz × Mé): 122 mm × 119 mm × 120 mm Nettó tömeg: 2.154 kg Szín: Szürke (SE GREY 6), Zöld (SE GREEN 2) Környezeti jellemzők IP védettségi fokozat: IP20 előlap IEC 60529 szerint Üzemi környezeti hőmérséklet: -40... 60 °C, 60... 70 °C teljesítménycsökkentéssel Tárolási környezeti hőmérséklet: -60... 80 °C Üzemi magasság: 0... 3000 m Mechanikai robusztusság: Vibráció nyitott mágneskapcsolónál: 2 Gn, 5... 300 HzVibráció zárt mágneskapcsolónál: 4 Gn, 5... 300 HzÜtés nyitott mágneskapcsolónál: 10 Gn 11 ms-igÜtés zárt mágneskapcsolónál: 15 Gn 11 ms-ig Megfelelőségek és tanúsítványok Szabványok: EN/IEC 60947-4-1, EN/IEC 60947-5-1, UL 60947-4-1, CSA C22.2 No 60947-4-1, IEC 60335-1 Termék tanúsítványok: CCC, CSA, EAC, UL, KC, DNV-GL, LROS (Lloyds hajózási regiszter), UKCA
