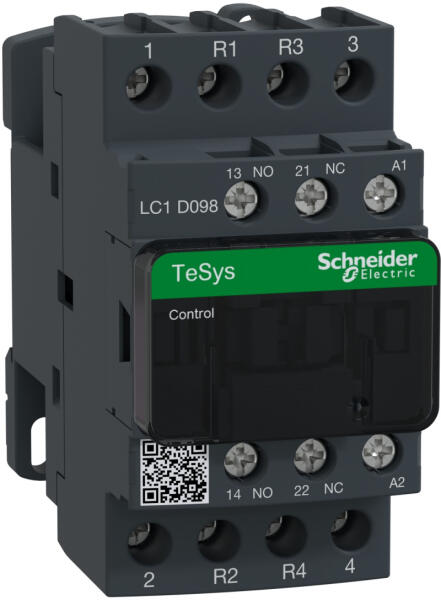

Schneider Electric TeSys D - LC1D098B7 - AC mágneskapcsoló, 20A (AC1) , csavaros csatlakozású, 2Z+2NYpólus (LC1D098B7)

  Schneider Electric TeSys D - LC1D098B7 - AC mágneskapcsoló, 20A (AC1) , csavaros csatlakozású, 2Z+2NYpólus (LC1D098B7)

Schneider Electric TeSys D - LC1D098B7 - AC mágneskapcsoló, 20A (AC1) , csavaros csatlakozású, 2Z+2NYpólus (LC1D098B7)

16 667 Ft
Írjon véleményt!

Ajánlataink a termékre



(33754 vélemény)Bolt infó

Schneider Electric TeSys D - LC1D098B7 - AC mágneskapcsoló, 20A (AC1) , csavaros csatlakozású, 2Z+2NYpólus (LC1D098B7)

Ha a legjobb árat keresed, irány a Lumenet!

16 667 Ft
+ 990 Ft szállítási díj
Szállítás: max 1 hét
irány a bolt »
lumenet.hu
Termékleírás
Hosszúság méret 120 mm
Szélesség méret 95 mm
Magasság méret 55 mm

Hibát talált a leírásban vagy az adatlapon? Jelezze nekünk!

A Schneider Electric TeSys Deca termékcsaládhoz tartozó LC1D098B7 típusú kontaktor egy kompakt és megbízható kapcsolókészülék, amelyet elsősorban ipari alkalmazásokhoz fejlesztettek ki. Ez a 4 pólusú kivitel (2NO+2NC érintkezőkonfigurációval) különösen sokoldalú megoldást kínál vezérlési és áramköri feladatokhoz, ahol fontos a pontos és biztonságos kapcsolás. A kontaktor elsődleges alkalmazási területe a rezisztív terhelések kapcsolása, felhasználási kategóriája AC-1. A készülék névleges üzemi feszültsége az erőátviteli áramkörben maximum 690V AC (25-400 Hz tartományban) vagy 250V DC lehet. 20A névleges üzemi árammal rendelkezik 60°C alatti hőmérsékleten, maximum 440V AC feszültségen, AC-1 felhasználási kategóriában. A vezérlőáramkör feszültsége 24V AC 50/60 Hz, amely széles körű alkalmazhatóságot biztosít különböző vezérlőrendszerekben. A TeSys Deca LC1D098B7 kontaktor kiváló műszaki paraméterekkel rendelkezik. A konvencionális szabad levegőn mért hőárama 20A (60°C-on) az erőátviteli áramkörben és 10A (60°C-on) a jelzőáramkörben. Bekapcsolási képessége 250A 440V-on az erőátviteli áramkörben az IEC 60947 szabványnak megfelelően, míg a jelzőáramkör esetében 140A AC és 250A DC az IEC 60947-5-1 szabvány szerint. A névleges megszakítóképessége 250A 440V-on az erőátviteli áramkörben. A kontaktor átlagos impedanciája 2,5 mOhm (25A, 50Hz esetén) az erőátviteli áramkörben, teljesítménydisszipációja pedig 1,56W pólusonként AC-1 felhasználási kategóriában. A készülék szigetelési feszültsége az erőátviteli és jelzőáramkörökben egyaránt 690V az IEC szabványoknak megfelelően, illetve 600V a CSA és UL tanúsítványok szerint. Túlfeszültség kategóriája III. Mechanikai és elektromos élettartama is kiemelkedő: 15 millió kapcsolási ciklus mechanikai élettartam, valamint 0,3 millió ciklus elektromos élettartam 20A AC-1 terhelésnél, maximum 690V feszültségen. A vezérlőtekercs típusa AC 50/60 Hz, beépített zavarszűrő modul nélkül. A tekercs meghúzási teljesítménye 70VA 50/60 Hz frekvencián, cos phi 0,75 értéken (20°C-on), míg tartó teljesítménye mindössze 7-7,5VA cos phi 0,3 mellett. A készülék működési ideje 12-22 ms zárásnál és 4-19 ms nyitásnál, maximális működési frekvenciája pedig 3600 kapcsolás óránként 60°C-on. Az LC1D098B7 kontaktor csavaros kapcsokkal rendelkezik mind az erőátviteli, mind a vezérlőáramkör csatlakoztatásához, amelyek 1-4 mm2 keresztmetszetű rugalmas és tömör vezetékekkel egyaránt használhatók. A csatlakozások meghúzási nyomatéka 1,7 Nm. A készülék méretei kompaktak: 85 mm magasság, 45 mm szélesség, 92 mm mélység, tömege pedig mindössze 0,365 kg. Felszerelése lehetséges lemezre vagy sínre, IP20-as védettséggel rendelkezik az előlapi részen az IEC 60529 szabvány szerint. Üzemi hőmérséklet-tartománya -40°C és +60°C között van, 60-70°C között pedig teljesítménycsökkentéssel használható. A maximális üzemi magasság 3000 méter.

Schneider Electric TeSys Deca LC1D098B7 kontaktor műszaki adatok Általános jellemzők Termékcsalád: TeSys Deca Terméktípus: Kontaktor Eszköz rövid neve: LC1D Kontaktor alkalmazás: Rezisztív terhelés Felhasználási kategória: AC-1 Pólusok leírása: 4P Elektromos jellemzők Névleges üzemi feszültség [Ue]: Erőátviteli áramkör:
