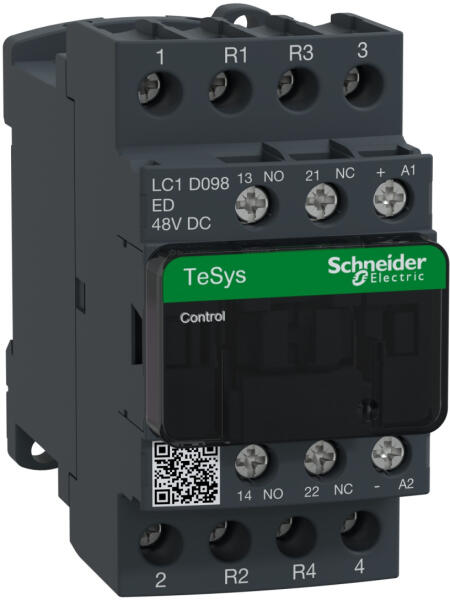

Schneider Electric TeSys D - LC1D098ED - DC mágneskapcsoló, 20A (AC1) , csavaros csatlakozású, 2Z+2NYpólus (LC1D098ED)
Schneider Electric TeSys D - LC1D098ED - DC mágneskapcsoló, 20A (AC1) , csavaros csatlakozású, 2Z+2NYpólus (LC1D098ED)
24 248 Ft
Ajánlataink Schneider Electric TeSys D - LC1D098ED - DC mágneskapcsoló, 20A (AC1) , csavaros csatlakozású, 2Z+2NYpólus (LC1D098ED) termékre
Ajánlataink a termékre
Vásárlási Garancia
Vásároljon közvetlenül az Árukereső.hu oldalán problémamentesen!
A Vásárlási garancia szolgáltatásunk minden olyan megrendelésre vonatkozik, amelyet közvetlenül az Árukereső.hu oldalán keresztül ad le a Megvásárolom gomb megnyomásával.
Hisszük, hogy nálunk problémamentes a vásárlás, így nem félünk azt garantálni.
-
90 napos termék visszaküldés
-
Árgarancia
-
A pénze biztonságban van
-
Nincs több probléma a megrendelt termékkel
-
Nincsenek megválaszolatlan kérdések
Vásárlás közvetlenül az Árukereső oldalán
A Megvásárolom gomb megnyomásával az adott boltba történő átkattintás nélkül már az Árukereső.hu-n keresztül megrendelheti a kiválasztott terméket, leegyszerűsítve ezzel az online vásárlás folyamatát.
-
Velünk garantáltan problémamentes a vásárlás
-
Kitől is rendel valójában?
-
Milyen fizetési és átvételi módok választhatók?
Paraméterek, termékleírás - Schneider Electric TeSys D - LC1D098ED - DC mágneskapcsoló, 20A (AC1) , csavaros csatlakozású, 2Z+2NYpólus (LC1D098ED)
Termékleírás
A Schneider Electric TeSys Deca LC1D098ED mágneskapcsoló egy rendkívül megbízható és sokoldalú villamos kapcsolóeszköz, amelyet elsősorban ipari alkalmazásokhoz fejlesztettek ki. Ez a négy pólusú kontaktor (2NO+2NC konfigurációban) ideális választás különféle elektromos rendszerek vezérléséhez és irányításához, különösen ellenállásos terhelések kapcsolására az AC-1 felhasználási kategóriában. A TeSys Deca sorozat ezen tagja kiváló műszaki paraméterekkel rendelkezik. A készülék 20A névleges áramerősséggel büszkélkedik 60°C-on a főáramkörben, míg a vezérlőáramkör 48V DC feszültséggel működik. Az eszköz operatív feszültségtartománya a főáramkörben maximum 690V AC (25-400 Hz frekvenciatartományban) és legfeljebb 250V DC. A névleges üzemi áram 25A (60°C alatti hőmérsékleten) maximum 440V AC feszültségen AC-1 alkalmazásban. A jelzőáramkör 10A névleges áramot képes kezelni 60°C-on. A mágneskapcsoló technikai jellemzői között szerepel a 250A bekapcsolási csúcsáram 440V-on a főáramkörben (IEC 60947 szabványnak megfelelően), valamint 140A AC és 250A DC a jelzőáramkörben (IEC 60947-5-1 szabvány szerint). A kapcsoló jelentős rövidzárlati terhelhetőséggel rendelkezik: 105A 10 másodpercig, 210A 1 másodpercig, 30A 10 percig és 61A 1 percig 40°C-on a főáramkörben. A jelzőáramkör esetében 100A 1 másodpercig, 120A 500 milliszekundumig és 140A 100 milliszekundumig terhelhető. Az eszköz átlagos impedanciája 2,5 mOhm 25A névleges áramnál 50 Hz-en a főáramkörben, teljesítménydisszipációja pedig pólusonként 1,56W AC-1 üzemmódban. A biztonsági szabványoknak megfelelően a kontaktor szigetelési feszültsége a főáramkörben 690V (IEC 60947-4-1), valamint 600V CSA és UL tanúsítással. A jelzőáramkör esetében szintén 690V szigetelési feszültséggel rendelkezik az IEC 60947-1 szabvány szerint, továbbá 600V CSA és UL tanúsítással. A Schneider TeSys Deca LC1D098ED túlfeszültség-kategóriája III-as, szennyezettségi foka 3-as, névleges impulzus-állófeszültsége pedig 6 kV az IEC 60947 szerint. Kiemelkedő megbízhatósági szintet biztosít: B10d = 1369863 ciklus névleges terheléssel az EN/ISO 13849-1 szerint, és B10d = 20000000 ciklus mechanikai terheléssel. Mechanikai élettartama 30 millió kapcsolási ciklus, míg elektromos élettartama 0,3 millió ciklus 20A AC-1 terheléssel maximum 690V feszültségen. A készülék vezérlőköre DC standard típusú, tekercs technológiája beépített kétirányú csúcskorlátozó dióda elnyomóval rendelkezik. A vezérlőkör feszültségtartományai: 0,1-0,25 Uc (-40... 60°C) kiejtési feszültség DC esetén, 0,7-1,25 Uc (-40... 60°C) működési feszültség DC esetén, valamint 1-1,25 Uc (60... 70°C) működési feszültség DC esetén. Bekapcsolási teljesítménye 5,4W (20°C-on), tartó teljesítményfelvétele szintén 5,4W 20°C-on. Működési ideje záráskor 63 ±15% ms, nyitáskor 20 ±20% ms, időállandója 28 ms. Maximális működési frekvenciája 3600 ciklus/óra 60°C-on.
Schneider Electric TeSys Deca LC1D098ED mágneskapcsoló műszaki adatok Általános jellemzők Termékcsalád: TeSys Deca Termék típusa: Mágneskapcsoló Eszköz rövid neve: LC1D Mágneskapcsoló alkalmazás: Ellenállásos terhelés Felhasználási kategória: AC-1 Pólusok leírása: 4P Pólusok összetétele: 2 NO + 2 NC Villamos jellemzők Névleges üzemi feszültség [Ue]: Főáramkör:
Schneider Electric TeSys Deca LC1D098ED mágneskapcsoló műszaki adatok Általános jellemzők Termékcsalád: TeSys Deca Termék típusa: Mágneskapcsoló Eszköz rövid neve: LC1D Mágneskapcsoló alkalmazás: Ellenállásos terhelés Felhasználási kategória: AC-1 Pólusok leírása: 4P Pólusok összetétele: 2 NO + 2 NC Villamos jellemzők Névleges üzemi feszültség [Ue]: Főáramkör:
