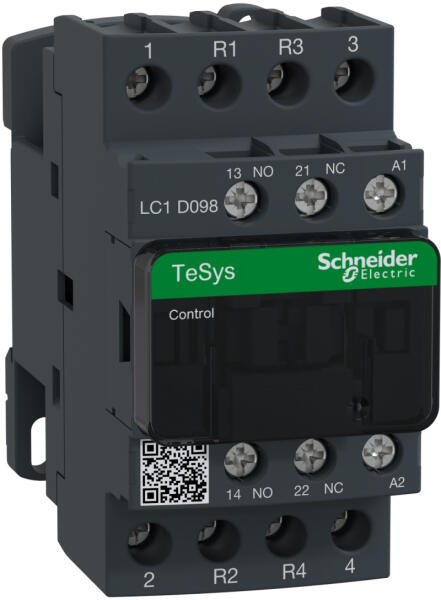

Schneider Electric TeSys D - LC1D098G7 - AC mágneskapcsoló, 20A (AC1) , csavaros csatlakozású, 2Z+2NYpólus (LC1D098G7)
Schneider Electric TeSys D - LC1D098G7 - AC mágneskapcsoló, 20A (AC1) , csavaros csatlakozású, 2Z+2NYpólus (LC1D098G7)
16 289 Ft
Ajánlataink Schneider Electric TeSys D - LC1D098G7 - AC mágneskapcsoló, 20A (AC1) , csavaros csatlakozású, 2Z+2NYpólus (LC1D098G7) termékre
Ajánlataink a termékre
Vásárlási Garancia
Vásároljon közvetlenül az Árukereső.hu oldalán problémamentesen!
A Vásárlási garancia szolgáltatásunk minden olyan megrendelésre vonatkozik, amelyet közvetlenül az Árukereső.hu oldalán keresztül ad le a Megvásárolom gomb megnyomásával.
Hisszük, hogy nálunk problémamentes a vásárlás, így nem félünk azt garantálni.
-
90 napos termék visszaküldés
-
Árgarancia
-
A pénze biztonságban van
-
Nincs több probléma a megrendelt termékkel
-
Nincsenek megválaszolatlan kérdések
Vásárlás közvetlenül az Árukereső oldalán
A Megvásárolom gomb megnyomásával az adott boltba történő átkattintás nélkül már az Árukereső.hu-n keresztül megrendelheti a kiválasztott terméket, leegyszerűsítve ezzel az online vásárlás folyamatát.
-
Velünk garantáltan problémamentes a vásárlás
-
Kitől is rendel valójában?
-
Milyen fizetési és átvételi módok választhatók?
Paraméterek, termékleírás - Schneider Electric TeSys D - LC1D098G7 - AC mágneskapcsoló, 20A (AC1) , csavaros csatlakozású, 2Z+2NYpólus (LC1D098G7)
Termékleírás
A Schneider Electric TeSys Deca LC1D098G7 kontaktor egy rendkívül megbízható és sokoldalú ipari kapcsolóelem, amely kifejezetten rezisztív terhelések kapcsolására lett tervezve az AC-1 felhasználási kategóriában. Ez a 4 pólusú (2NO+2NC) kontaktor kiváló választás az olyan ipari és kereskedelmi alkalmazásokhoz, ahol megbízható áramköri kapcsolásra van szükség 440V-os váltakozó áramú hálózatokban. A kontaktor névleges üzemi árama 20A (60°C alatti hőmérsékleten), maximális üzemi feszültsége pedig 690V AC (25-400 Hz tartományban) vagy 250V DC. A vezérlőáramkör 120V AC 50/60Hz feszültséggel működik, ami kompatibilis a legtöbb ipari vezérlőrendszerrel. A készülék csavarkötéses sorkapcsokkal rendelkezik, amelyek 1-4 mm2 keresztmetszetű kábelekkel használhatók, rugalmas és tömör vezetékekkel egyaránt. A kontaktor pólusainak konfigurációja 2NO + 2NC, ami rugalmas kapcsolási lehetőségeket biztosít mind a fő-, mind a jelzőáramkörök számára. A TeSys Deca LC1D098G7 kiemelkedő műszaki paraméterekkel rendelkezik: 250A-es bekapcsolási képesség 440V-on, 2,5 mOhm átlagos impedancia, és 6 kV névleges lökőfeszültség-állóság az IEC 60947 szabvány szerint. A kontaktor mechanikai élettartama 15 millió kapcsolási ciklus, elektromos élettartama pedig 0,3 millió ciklus 20A AC-1 terhelésnél. A működési idő záráskor 12-22 ms, nyitáskor 4-19 ms, és a maximális kapcsolási gyakoriság 3600 ciklus/óra 60°C-on. A termék IP20-as védettséggel rendelkezik az előlapi részen, és extrém környezeti feltételek között is megbízhatóan működik, -40°C és +60°C közötti hőmérsékleten (60-70°C között teljesítménycsökkentéssel). A Schneider Electric LC1D098G7 kontaktor robusztus kialakítása kiváló mechanikai ellenállóképességet biztosít: nyitott állapotban 2G, zárt állapotban 4G rezgésállóság jellemzi 5-300 Hz tartományban, valamint nyitott állapotban 10G, zárt állapotban 15G ütésállóság 11 ms időtartamra. A termék kompakt méretekkel rendelkezik (85 mm magasság, 45 mm szélesség, 92 mm mélység), és rugalmasan telepíthető sínre vagy lemezre. A kontaktor számos nemzetközi szabványnak megfelel, többek között az IEC 60947-4-1, EN 60947-4-1, UL 60947-4-1 és CSA C22.2 No 14 előírásainak, és rendelkezik UL, CCC, CSA, Marine, UKCA, EAC és CB minősítésekkel is, ami világszerte való alkalmazhatóságát garantálja.
Schneider Electric TeSys Deca LC1D098G7 műszaki adatok Általános jellemzők Termékcsalád: TeSys Deca Terméktípus: Kontaktor Rövid terméknév: LC1D Alkalmazás: Rezisztív terhelés Felhasználási kategória: AC-1 Pólusok leírása: 4P Elektromos jellemzők Névleges üzemi feszültség [Ue]: Erőáramkör: ≤ 690 V AC 25... 400 Hz
Erőáramkör: ≤ 250 V DC Névleges üzemi áram [Ie]: 20 A (60°C alatt) ≤ 440 V AC-1 erőáramkörnél Vezérl áramkör feszültsége [Uc]: 120 V AC 50/60 Hz Konvencionális termikus áram [Ith]: 20 A (60°C-on) erőáramkörnél
10 A (60°C-on) jelzőáramkörnél Névle ges bekapcsolási képesség: 250 A 440 V-nál erőáramkörnél IEC 60947 szerint
140 A AC jelzőáramkörnél IEC 60947-5-1 szerint
250 A DC jelzőáramkörnél IEC 60947-5-1 szerint Névleges megszakítási képesség: 250 A 440 V-nál erőáramkörnél IEC 60947 szerint Névleges rövididejű áramerősség [Icw]: 105 A 40°C - 10 s erőáramkörnél
210 A 40°C - 1 s erőáramkörnél
30 A 40°C - 10 perc erőáramkörnél
61 A 40°C - 1 perc erőáramkörnél
100 A - 1 s jelzőáramkörnél
120 A - 500 ms jelzőáramkörnél
140 A - 100 ms jelzőáramkörnél Biztos íték névleges értéke: 10 A gG jelzőáramkörhöz IEC 60947-5-1 szerint
25 A gG ≤ 690 V 1-es típusú koordinációnál erőáramkörhöz
20 A gG ≤ 690 V 2-es típusú koordinációnál erőáramkörhöz Átlagos impedancia: 2,5 mOhm - Ith 25 A 50 Hz erőáramkörnél Teljesí tmény disszipáció pólusonként: 1,56 W AC-1 Névleges szigetelési feszültség [Ui]: Erőáramkör: 690 V IEC 60947-4-1 szerint
Erőáramkör: 600 V CSA tanúsítással
Erőáramkör: 600 V UL tanúsítással
Jelzőáramkör: 690 V IEC 60947-1 szerint
Jelzőáramkör: 600 V CSA tanúsítással
Jelzőáramkör: 600 V UL tanúsítással Túlfeszü ltségi kategória: III Szennyezettségi fok: 3 Névleges lökőfeszültség-állóság [Uimp]: 6 kV IEC 60947 szerint Mechanikai jellemzők Pólusok konfigurációja: 2 NO + 2 NC Védőburkolat: Van Biztonsági megbízhatósági szint: B10d = 1369863 ciklus névleges terhelésnél EN/ISO 13849-1 szerint
B10d = 20000000 ciklus mechanikai terhelésnél EN/ISO 13849-1 szerint Mechanikai élettartam: 15 millió ciklus Elektromos élettartam: 0,3 millió ciklus 20 A AC-1 Ue ≤ 690 V Működési idő: 12... 22 ms zárás
4... 19 ms nyitás Maximális működési frekvencia: 3600 ciklus/óra 60°C-on Kiegészítő érintkezők: 1 NO + 1 NC Segédérintkező típusa: mechanikusan kapcsolt 1 NO + 1 NC IEC 60947-5-1 szerint
tükörrel ellátott érintkező 1 NC IEC 60947-4-1 szerint Fizikai jellemzők Méretek (mm): Magasság: 85, Szélesség: 45, Mélység: 92 Nettó tömeg: 0,365 kg Környezeti jellemzők IP védettségi fokozat: IP20 előlapi oldalon IEC 60529 szerint Megengedett környezeti hőmérséklet: -40... 60°C
60... 70°C teljesítménycsökkentéssel Üzemi magasság: 0... 3000 m Tűzállóság: 850°C IEC 60695-2-1 szerint Lángállóság: V1 UL 94 szerint Mechanikai robusztusság: Rezgés nyitott kontaktornál (2 Gn, 5... 300 Hz)
Rezgés zárt kontaktornál (4 Gn, 5... 300 Hz)
Ütés nyitott kontaktornál (10 Gn 11 ms)
Ütés zárt kontaktornál (15 Gn 11 ms) Telepítési jellemzők Csatlakozások - sorkapcsok: Erőáramkör: csavarkötéses sorkapcsok 1... 4 mm2 kábelekhez
Vezérlőáramkör: csavarkötéses sorkapcsok 1... 4 mm2 kábelekhez Meghúzási nyomaték: 1,7 Nm a csavarkötéses sorkapcsoknál Rögzítés i mód: Sín
Lemez
