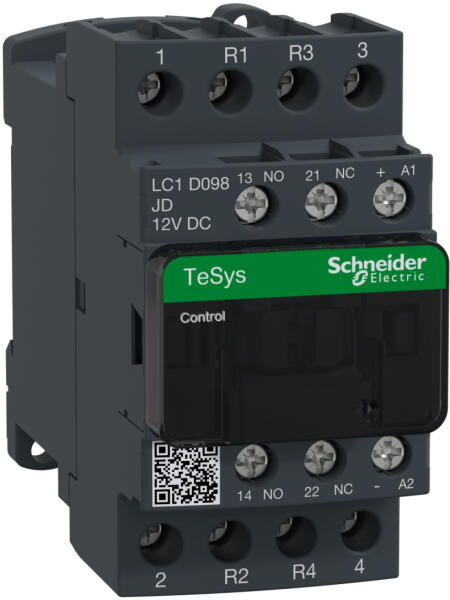

A Schneider Electric TeSys Deca sorozatú LC1D098JD kontaktor egy kompakt, sokoldalú villamos kapcsolóberendezés, amely kifejezetten ellenállásos terhelések vezérlésére lett tervezve. Ez a 4 pólusú (2NO+2NC) kontaktor rendkívül megbízható működést biztosít a modern ipari és kereskedelmi alkalmazásokban, ahol pontos és biztonságos áramköri kapcsolásra van szükség. A TeSys Deca LC1D098JD kontaktor AC-1 felhasználási kategóriába tartozik, ami azt jelenti, hogy elsősorban nem induktív vagy enyhén induktív terhelések kapcsolására optimalizálták. A 20 A névleges üzemi árammal és ≤440 V AC üzemi feszültséggel rendelkező készülék kiválóan alkalmas különböző ellenállásos terhelések, például fűtőberendezések, ellenállások és más nem induktív terhelések vezérléséhez. A kontaktor 12 V DC vezérlőfeszültséggel működik, ami lehetővé teszi az egyszerű integrációt alacsony feszültségű vezérlőrendszerekbe. A csavaros csatlakozók megkönnyítik a telepítést és a karbantartást. A termék kiemelkedő műszaki paraméterei közé tartozik a 250 A névleges zárlati képesség 440 V-nál, valamint a különböző rövidzárlati ellenállóképesség: 105 A 10 másodpercig, 210 A 1 másodpercig, 30 A 10 percig és 61 A 1 percig (mindegyik 40°C-on). A jelzőáramkör 10 A konvencionális szabad levegő termikus árammal rendelkezik. A termék átlagos impedanciája 2,5 mOhm 25 A Ith esetén 50 Hz-en, és a póluson disszipált teljesítmény 1,56 W AC-1 üzemmódban. A névleges szigetelési feszültsége az erőátviteli áramkörben 690 V az IEC 60947-4-1 szerint, a jelzőáramkörben pedig szintén 690 V az IEC 60947-1 szerint. A kontaktor mechanikai tartóssága 30 millió ciklus, míg elektromos élettartama 0,3 millió ciklus 20 A AC-1 esetén Ue ≤ 690 V mellett. Működési ideje záráskor 63 ±15% ms, nyitáskor pedig 20 ±20% ms. A termék maximális működési gyakorisága 3600 ciklus/óra 60°C-on. A védelem szintje IP20 az előlapon. A készülék -40°C és +60°C közötti környezeti hőmérsékleten használható, 60°C és 70°C között pedig teljesítménycsökkentéssel. Az LC1D098JD támogatja mind a sínre, mind a lemezre történő szerelést, ami rugalmas telepítési lehetőségeket biztosít. A termék méretei: 85 mm magasság, 45 mm szélesség és 99 mm mélység, így kompakt kialakítása révén helytakarékos megoldást nyújt kapcsolószekrényekben és elosztódobozokban.

Schneider Electric TeSys Deca LC1D098JD kontaktor műszaki adatok Általános jellemzők Termékcsalád: TeSys Deca
Terméktípus: Kontaktor
Készülék rövid neve: LC1D
Kontaktor alkalmazás: Ellenállásos terhelés
Felhasználási kategória: AC-1
Pólusok leírása: 4P
Pólusok összetétele: 2 NO + 2 NC
Kompatibilitási kód: LC1D
Védőburkolat: Van Elektromos jellemzők Üzemi paraméterek:
Névleges üzemi feszültség [Ue]: ≤ 690 V AC 25... 400 Hz (erőátviteli áramkör)
Névleges üzemi feszültség [Ue]: ≤ 250 V DC (erőátviteli áramkör)
Névleges üzemi áram [Ie]: 20 A ( 10 MOhm jelzőáramkörnél Vezérlési jellemzők Vezérlőáramkör típusa: DC standard
Tekercs technológia: Beépített kétirányú csúcskorlátozó dióda elnyomó
Vezérlőáramkör feszültséghatárai: 0,1... 0,25 Uc (-40…60 °C): ejtés DC
Vezérlőáramkör feszültséghatárai: 0,7... 1,25 Uc (-40…60 °C): működési DC
Vezérlőáramkör feszültséghatárai: 1... 1,25 Uc (60…70 °C): működési DC
Bekapcsolási teljesítmény W-ban: 5,4 W (20 °C-on)
Tartó teljesítményfelvétel W-ban: 5,4 W 20 °C-on
Időállandó: 28 ms Működési jellemzők Működési idő: 63 ±15 % ms zárás
Működési idő: 20 ±20 % ms nyitás
Maximális működési sebesség: 3600 ciklus/óra 60 °C-on
Mechanikai tartósság: 30 millió ciklus
Elektromos tartósság: 0,3 millió ciklus 20 A AC-1 Ue ≤ 690 V-nál
Biztonsági megbízhatósági szint: B10d = 1369863 ciklus kontaktor névleges terheléssel (EN/ISO 13849-1 szerint)
Biztonsági megbízhatósági szint: B10d = 20000000 ciklus kontaktor mechanikai terheléssel (EN/ISO 13849-1 szerint)
Átfedés nélküli idő: 1,5 ms kikapcsoláskor NC és NO érintkező között
Átfedés nélküli idő: 1,5 ms bekapcsoláskor NC és NO érintkező között Segédérintkezők Segédérintkező összetétele: 1 NO + 1 NC
Segédérintkezők típusa: mechanikusan kapcsolt 1 NO + 1 NC (IEC 60947-5-1 szerint)
Segédérintkezők típusa: tükörkapcsoló 1 NC (IEC 60947-4-1 szerint)
Jelzőáramkör frekvencia: 25... 400 Hz
Minimális kapcsolási feszültség: 17 V jelzőáramkörnél
Minimális kapcsolási áram: 5 mA jelzőáramkörnél Csatlakozások Csatlakozások - kapcsok:
Erőátviteli áramkör: csavaros kapcsok 1 1…4 mm2 - kábelmerevség: rugalmas kábelvég nélkül
Erőátviteli áramkör: csavaros kapcsok 2 1…4 mm2 - kábelmerevség: rugalmas kábelvég nélkül
Erőátviteli áramkör: csavaros kapcsok 1 1…4 mm2 - kábelmerevség: rugalmas kábelvéggel
Erőátviteli áramkör: csavaros kapcsok 2 1…2,5 mm2 - kábelmerevség: rugalmas kábelvéggel
Erőátviteli áramkör: csavaros kapcsok 1 1…4 mm2 - kábelmerevség: tömör kábelvég nélkül
Erőátviteli áramkör: csavaros kapcsok 2 1…4 mm2 - kábelmerevség: tömör kábelvég nélkül Meghúzási nyomaték:
Erőátviteli áramkör: 1,7 N. m - csavaros kapcsokon - lapos csavarhúzóval Ø 6 mm
Erőátviteli áramkör: 1,7 N. m - csavaros kapcsokon - Philips No 2 csavarhúzóval
Vezérlőáramkör: 1,7 N. m - csavaros kapcsokon - lapos csavarhúzóval Ø 6 mm
Vezérlőáramkör: 1,7 N. m - csavaros kapcsokon - Philips No 2 csavarhúzóval
Vezérlőáramkör: 1,7 N. m - csavaros kapcsokon - pozidriv No 2 csavarhúzóval
Erőátviteli áramkör: 1,7 N. m - csavaros kapcsokon - pozidriv No 2 csavarhúzóval Fizikai jellemzők és környezeti feltételek IP védettségi fokozat: IP20 előlap (IEC 60529 szerint)
Védő kezelés: TH (IEC 60068-2-30 szerint)
Megengedett környezeti levegőhőmérséklet a készülék körül: -40…60 °C
Megengedett környezeti levegőhőmérséklet a készülék körül: 60…70 °C teljesítménycsökkentéssel
Üzemi magasság: 0... 3000 m
Tűzállóság: 850 °C (IEC 60695-2-1 szerint)
Lángterjedési osztály: V1 (UL 94 szerint) Mechanikai robusztusság:
Rezgések nyitott kontaktornál (2 Gn, 5... 300 Hz)
Rezgések zárt kontaktornál (4 Gn, 5... 300 Hz)
Ütések nyitott kontaktornál (10 Gn 11 ms-ig)
Ütések zárt kontaktornál (15 Gn 11 ms-ig) Méretek és szerelés:
Magasság: 85 mm
Szélesség: 45 mm
Mélység: 99 mm
Nettó tömeg: 0,525 kg
Szerelési támogatás: Sín vagy lemez Tanúsítványok és szabványok Szabványok: CSA C22.2 No 14, EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 60947-4-1, IEC 60335-1:30.2 szakasz, IEC 60335-2-40:JJ melléklet, UL 60335-2-40:JJ melléklet, CSA C22.2 No 60947-4-1Terméktanúsítványok: UL, CCC, CSA, Marine, UKCA, EAC, CB Scheme
