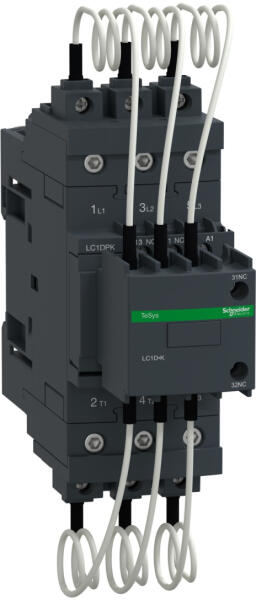

A Schneider Electric TeSys Deca sorozatú LC1DPKV7 típusú kondenzátor mágneskapcsoló egy kiváló minőségű, ipari felhasználásra tervezett villamossági eszköz, amely speciálisan teljesítménytényező-javító alkalmazásokhoz készült. Ez a típus ideális választás reaktív teljesítmény kompenzációs rendszerekhez, ahol 30 kVAR teljesítményre van szükség 400/415V 50Hz hálózatban. A TeSys Deca sorozat ezen tagja megbízható működést biztosít, és kiemelkedik magas kapcsolási élettartamával. A mágneskapcsoló elektromos élettartama 300 000 kapcsolási ciklus 400V-os üzemi feszültségnél, és 200 000 ciklus 690V-on, ami hosszú távú, problémamentes használatot garantál. Az AC-6b felhasználási kategóriába tartozó eszköz 3 pólusú kialakítással és 3 NO (záró) teljesítmény érintkezővel rendelkezik. Az LC1DPKV7 modell hálózati megszakításra és belső delta megszakításra egyaránt alkalmazható. A mágneskapcsoló rendkívül rugalmas alkalmazhatóságát mutatja, hogy különböző feszültségszinteken és frekvenciákon eltérő reaktív teljesítményértékeket képes kezelni: 50 Hz-en 17 kVAR (230V), 30 kVAR (400V), 32 kVAR (440V) és 50 kVAR (690V) teljesítményt, míg 60 Hz-en 16,5 kVAR (230V), 33,3 kVAR (460V) és 40 kVAR (575V) értékeket biztosít, mindegyik esetben 60°C-os környezeti hőmérsékleten. A vezérlőáramkör 400V AC 50/60Hz feszültséggel működik. Az LC1DPKV7 modell 1 NO + 2 NC azonnali segédérintkezővel rendelkezik, ami lehetővé teszi a kapcsolóállapot pontos visszajelzését és a vezérlési műveletek magas szintű automatizálását. A mágneskapcsoló telepítése rugalmas, mivel DIN sínre és lapra egyaránt felszerelhető. A termék megfelel számos nemzetközi szabványnak, köztük az EN/IEC 60947-1, EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 No 60947-4-1 és IEC 60335-1 előírásoknak. Minőségét nemzetközi tanúsítványok igazolják: IECEE CB Scheme, UL, CSA és UKCA. A mágneskapcsoló csatlakozási lehetőségei sokrétűek: a vezérlőáramkörhöz csavaros kapcsokkal lehet csatlakozni, amelyek 1-4 mm2 tömör és rugalmas vezetékek fogadására alkalmasak. A teljesítményáramkörhöz EverLink BTR csavaros csatlakozókat használtak, amelyek 1-35 mm2 tömör és rugalmas vezetékek fogadására képesek. A meghúzási nyomatékok pontosan meghatározottak: vezérlőáramkör esetén 1,7 Nm, teljesítményáramkörnél 5 Nm (1-25 mm2 kábelnél) és 8 Nm (35 mm2 kábelnél). A működési sebesség maximum 100 ciklus/óra lehet. A termék IP20-as védettséggel rendelkezik az előlapon, és -5... 60°C környezeti hőmérsékleten üzemeltethető, tárolása pedig -60... 80°C tartományban megengedett. Az eszköz 0-3000 méter tengerszint feletti magasságban használható. A kompakt kialakítású mágneskapcsoló méretei: 166 mm magasság, 55 mm szélesség és 156 mm mélység, nettó tömege 1,3 kg.

Schneider Electric TeSys D - LC1DPKV7 - Mágneskapcsoló 30K VAR 400V50/60HZ műszaki adatok Főbb jellemzők Termékcsalád: TeSys, TeSys Deca Terméknév: TeSys LC1D. K, TeSys Deca Eszköz típusa: Kondenzátor mágneskapcsoló Rövid eszköznév: LC1DPK Eszköz alkalmazás: Vezérlés Kontaktor alkalmazás: Teljesítménytényező-javítás Felhasználási kategória: AC-6b Műszaki specifikációk Pólusok leírása: 3P Teljesítmény pólus érintkező összetétel: 3 NO Eszköz elhelyezkedése a rendszerben: Vonali megszakítás, belső delta megszakítás Névleges üzemi feszültség [Ue]: Teljesítmény áramkör: 690 V AC 50/60 Hz Reaktív teljesítmény: 17 kvar 230 V AC 50 Hz 60 °C esetén30 kvar 400 V AC 50 Hz 60 °C esetén32 kvar 440 V AC 50 Hz 60 °C esetén50 kvar 690 V AC 50 Hz 60 °C esetén16,5 kvar 230 V AC 60 Hz 60 °C esetén33,3 kvar 460 V AC 60 Hz 60 °C esetén40 kvar 575 V AC 60 Hz 60 °C esetén Vezérlőáramkör típusa: AC 50/60 Hz Vezérlőáramkör feszültség [Uc]: 400 V AC 50/60 Hz Segédérintkező összetétel: 1 NO + 2 NC azonnali Elektromos élettartam: 300000 ciklus 400 V Ue esetén200000 ciklus 690 V Ue esetén Mechanikai tulajdonságok Rögzítési mód: DIN sín, Lap Csatlakozások - sorkapcsok: Vezérlőáramkör: csavaros kapocs 1-4 mm2 - tömör és flexibilis vezetékekhezTeljesítményáramk ör: EverLink BTR csavaros csatlakozók 1-35 mm2 - tömör és flexibilis vezetékekhez Meghúzási nyomaték: Vezérlőáramkör: 1,7 Nm - csavaros kapcsoknálTeljesítményáramkö r: 5 Nm - EverLink BTR csavaros csatlakozóknál - 1-25 mm2 kábelTeljesítményáramkör: 8 Nm - EverLink BTR csavaros csatlakozóknál - 35 mm2 kábel Üzemeltetési környezet IP védettségi fokozat: IP20 előlap, IEC 60529 szerint Környezeti hőmérséklet működés során: -5... 60 °C Környezeti hőmérséklet tárolás során: -60... 80 °C Üzemi magasság: 0... 3000 m Méretek és tömeg Magasság: 166 mm Szélesség: 55 mm Mélység: 156 mm Nettó tömeg: 1,3 kg Szabványok és tanúsítványok Szabványok: EN/IEC 60947-1, EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 No 60947-4-1, IEC 60335-1 Terméktanúsítv nyok: IECEE CB Scheme, UL, CSA, UKCA
