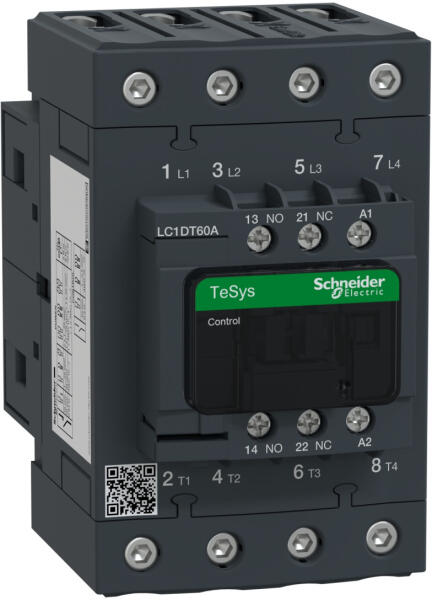

A Schneider Electric TeSys Deca sorozatához tartozó LC1DT60AB7 mágneskapcsoló egy kiváló minőségű, ipari alkalmazásokra tervezett kapcsolóeszköz, amely elsősorban ellenállás jellegű terhelések kapcsolására szolgál. Ez a 4 pólusú, 4 NO (négy záróérintkező) konfigurációval rendelkező típus az AC-1 felhasználási kategóriába tartozik, amely különösen alkalmassá teszi nem induktív vagy gyengén induktív AC áramkörök kapcsolására. A mágneskapcsoló maximális üzemi feszültsége a teljesítmény áramkörben 690V AC (25-400 Hz frekvenciatartományban) vagy 300V DC. Névleges üzemi árama 60A 440V AC feszültségen, AC-1 kategóriában, 60°C alatti környezeti hőmérsékleten. A vezérlő áramkör feszültsége 24V AC 50/60 Hz, így könnyen illeszthető a legtöbb ipari automatizálási rendszerhez. A készülék EverLink BTR csavarkötésű csatlakozókapcsokkal van ellátva, amelyek biztosítják a stabil és megbízható elektromos csatlakozást mind a teljesítmény, mind a vezérlő áramkörökben. A TeSys Deca LC1DT60AB7 mágneskapcsoló kiváló elektromos tulajdonságokkal rendelkezik. Hagyományos szabad levegős hőárammal bírja a 60A-t a teljesítmény áramkörben és 10A-t a jelzőáramkörben (mindkettőt 60°C-on). Bekapcsolási teljesítménye 140VA 60Hz-en, illetve 160VA 50Hz-en (cos phi 0,75 értéken, 20°C-on). Tartó teljesítményfelvétele mindössze 13VA 60Hz-en, illetve 15VA 50Hz-en (cos phi 0,3 értéken, 20°C-on). Az átlagos impedanciája 1,6 mOhm 60A Ith érték mellett, 50Hz frekvencián a teljesítmény áramkörben, így a pólusonkénti teljesítményveszteség AC-1 kategóriában csupán 5,8W. Hődisszipációja 4-5W 50/60Hz frekvencián. Működési ideje nyitáskor 4-19ms, záráskor pedig 12-26ms. A készülék kimagasló mechanikai és elektromos élettartammal rendelkezik. Mechanikai élettartama 6 millió kapcsolási ciklus, elektromos élettartama pedig 1,4 millió kapcsolási ciklus 60A AC-1 kategóriában, legfeljebb 440V feszültségen. A maximális kapcsolási gyakoriság 3600 ciklus óránként, 60°C-on. A készülék segédérintkező konfigurációja 1 NO + 1 NC, amely megfelel az IEC 60947-5-1 szabvány mechanikusan kapcsolt érintkezőkre vonatkozó követelményeinek, valamint az IEC 60947-4-1 szabvány tükröző érintkezőkre vonatkozó követelményeinek is. A jelzőáramkör frekvenciatartománya 25-400Hz, minimális kapcsolási feszültsége 17V, minimális kapcsolási árama pedig 5mA. A nem-átfedési idő mindössze 1,5ms az energiamentesítés és az energiabetáplálás során is az NC és NO érintkezők között. A TeSys Deca LC1DT60AB7 mágneskapcsoló rendkívül strapabíró és ellenálló a környezeti hatásokkal szemben. IP20-as védettségi fokozattal rendelkezik a készülék előlapján az IEC 60529 szabvány szerint. Széles hőmérséklettartományban, -40°C és +60°C között használható, 60°C és 70°C között pedig terheléscsökkentéssel. Üzemi magassága 0-3000m. Kiváló mechanikai robusztusságot mutat: nyitott állapotban 2Gn, zárt állapotban 4Gn rezgésállósággal rendelkezik (5-300Hz tartományban), valamint zárt állapotban 15Gn, nyitott állapotban pedig 10Gn ütésállósággal bír (11ms időtartamra). A termék méretei: 122mm magasság, 70mm szélesség és 120mm mélység, nettó tömege 1,09kg.

Schneider Electric TeSys D - LC1DT60AB7 - 4 pólusú Everlink mágneskapcsoló AC1 415V 60 A, tek. 24V AC 50/60Hz műszaki adatok Általános jellemzők Sorozat: TeSys, TeSys Deca Termékcsalád: TeSys Deca Terméktípus: Mágneskapcsoló (Contactor) Rövidített készüléknév: LC1D Alkalmazás: Ellenállás jellegű terhelés Felhasználási kategória: AC-1 Pólusok leírása: 4P Elektromos jellemzők Névleges üzemi feszültség [Ue]: Teljesítmény áramkör:
