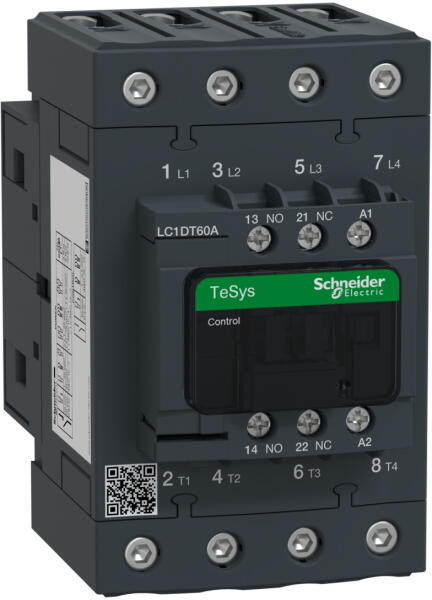

A Schneider Electric TeSys Deca LC1DT60AM7 mágneskapcsoló egy professzionális, ipari célú villamos kapcsolóeszköz, amely elsősorban rezisztív terhelések kapcsolására szolgál. Ez a 4-pólusú kivitel 4 záró (NO) érintkezővel rendelkezik, amely ideális megoldást nyújt olyan alkalmazásokban, ahol többfázisú kapcsolásra vagy bonyolultabb vezérlési feladatokra van szükség. A TeSys Deca termékcsalád tagjaként az LC1DT60AM7 mágneskapcsoló ötvözi a megbízhatóságot a kiváló műszaki paraméterekkel. Az AC-1 felhasználási kategóriába tartozik, ami jelzi, hogy elsősorban ellenállásos terhelésekhez (például fűtőelemek, izzók) ajánlott. A kapcsoló maximális üzemi árama 60 A (60°C alatti környezeti hőmérsékleten), és legfeljebb 440 V AC feszültségig használható. A vezérlőtekercs 220 V AC 50/60 Hz tápfeszültséget igényel, így kompatibilis a legtöbb ipari hálózattal. A készülék kiemelkedő műszaki paraméterei között szerepel az 1,6 mOhm átlagos impedancia, a pólusonkénti 5,8 W disszipációs teljesítmény, valamint a jelentős kapcsolási élettartam: mechanikai szempontból 6 millió kapcsolási ciklus, elektromos szempontból pedig 1,4 millió ciklus (60 A, AC-1, ≤ 440 V terhelésnél). A bekapcsolási teljesítmény 140-160 VA (frekvenciától függően), míg tartó teljesítménye mindössze 13-15 VA, ami energiahatékony működést biztosít. A kapcsoló rendkívül robusztus: 6 kV impulzus feszültségállósággal rendelkezik, és túlfeszültség kategóriája III, szennyezettségi foka 3. A működési sebessége is figyelemre méltó: nyitáskor 4-19 ms, záráskor 12-26 ms, maximális kapcsolási sebessége pedig 3600 ciklus/óra 60°C-on. Az LC1DT60AM7 mágneskapcsoló mind szerelési, mind csatlakoztatási szempontból rugalmas. Sínre vagy lapra szerelhető, és a csatlakozások tekintetében is sokféle lehetőséget biztosít. A vezérlőkör csatlakozóin 1-4 mm2 keresztmetszetű vezetékek, míg a teljesítmény áramkörön az EverLink BTR csavarkötéses csatlakozókon akár 1-35 mm2 keresztmetszetű vezetékek is csatlakoztathatók, rugalmas vagy tömör kivitelben egyaránt. A szigetelési feszültség értéke 690 V az IEC 60947-4-1 szabvány szerint, és rendelkezik CSA és UL tanúsítvánnyal is 600 V-ig. Az IP20-as védettség megfelelő védelmet nyújt a por és az érintés ellen, miközben a készülék különféle nehéz körülmények között is használható: -40... +60°C környezeti hőmérséklettartományban, illetve 60... 70°C között teljesítménycsökkentéssel. Rezgésállósága is kiváló: nyitott állapotban 2 Gn, zárt állapotban 4 Gn (5... 300 Hz tartományban), míg ütésállósága zárt állapotban 15 Gn, nyitott állapotban 10 Gn (11 ms időtartamra). A Schneider Electric LC1DT60AM7 mágneskapcsoló kompakt méretekkel rendelkezik (70 mm széles, 122 mm magas és 120 mm mély), tömege mindössze 1,09 kg. A termék számos nemzetközi szabványnak megfelel, többek között: CSA C22.2 No 14, EN/IEC 60947-4-1, EN/IEC 60947-5-1, UL 60947-4-1, IEC 60335-1. Rendelkezik továbbá számos nemzetközi tanúsítvánnyal, mint LROS, UL, GOST, BV, CCC, CSA, RINA, DNV és GL, ami széleskörű alkalmazhatóságot biztosít különböző iparágakban és régiókban. Biztonsági szempontból kiemelendő a B10d = 1369863 ciklus névleges terheléssel és B10d = 20000000 ciklus mechanikai terheléssel való megbízhatósági szint, ami az EN/ISO 13849-1 szabványnak felel meg.

Schneider Electric TeSys D - LC1DT60AM7 - 4 pólusú Everlink mágneskapcsoló AC1 415V 60 A, tek. 220V AC 50/60Hz műszaki adatok Általános adatok Termékcsalád: TeSys Deca Termék típusa: Mágneskapcsoló Rövid terméknév: LC1D Felhasználási kategória: AC-1 Alkalmazás: Rezisztív terhelés Pólusok leírása: 4P Pólusok összetétele: 4 NO (záró) Elektromos jellemzők Névleges üzemi feszültség [Ue]: Teljesítmény áramkör:
