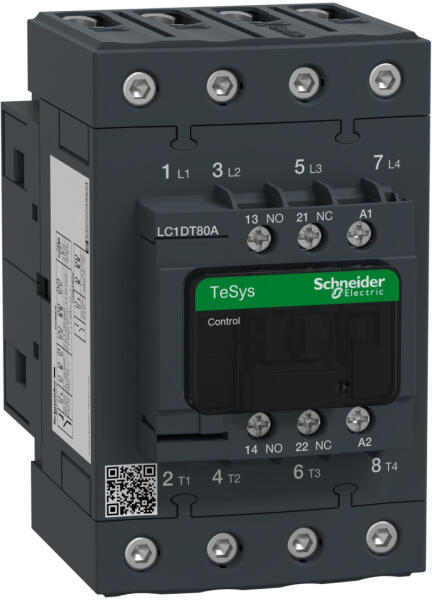

Schneider Electric TeSys D - LC1DT80AB7 - 4 pólusú Everlink mágneskapcsoló AC1 415V 80 A, tek. 24V AC 50/60Hz (LC1DT80AB7)

  Schneider Electric TeSys D - LC1DT80AB7 - 4 pólusú Everlink mágneskapcsoló AC1 415V 80 A, tek. 24V AC 50/60Hz (LC1DT80AB7)

Schneider Electric TeSys D - LC1DT80AB7 - 4 pólusú Everlink mágneskapcsoló AC1 415V 80 A, tek. 24V AC 50/60Hz (LC1DT80AB7)

113 925 Ft
Írjon véleményt!

Ajánlataink a termékre



(33582 vélemény)Árukereső.hu Megbízható BoltBolt infó

Schneider Electric TeSys D - LC1DT80AB7 - 4 pólusú Everlink mágneskapcsoló AC1 415V 80 A, tek. 24V AC 50/60Hz (LC1DT80AB7)

Ha a legjobb árat keresed, irány a Lumenet!

113 925 Ft
+ 590 Ft szállítási díj
Szállítás: max 1 hét
irány a bolt »
lumenet.hu
Termékleírás
A Schneider Electric TeSys Deca termékcsalád LC1DT80AB7 típusú mágneskapcsolója egy nagyteljesítményű, 4 pólusú kapcsolóberendezés, amely elsősorban ipari környezetben alkalmazható elektromos áramkörök kapcsolására. Ez a 4 NO (4 nyitó) érintkezővel rendelkező kontaktor kifejezetten AC-1 alkalmazási kategóriába tartozó ellenállás jellegű terhelések kapcsolására lett optimalizálva, ahol akár 80A áramerősségig terhelhető 440V feszültségszintig. A TeSys Deca sorozat kiváló műszaki paraméterekkel rendelkezik, amit a részletes specifikációk is alátámasztanak. A kontaktor vezérlőtekercs feszültsége 24V AC 50/60Hz, amely széles működési tartománnyal rendelkezik: működéskor 0,8-1,1 Uc (-40... 60°C) 50Hz esetén, illetve 0,85-1,1 Uc (-40... 60°C) 60Hz esetén, magasabb hőmérsékleten (60... 70°C) pedig 1-1,1 Uc tartományban. Az elengedési feszültség 0,3-0,6 Uc (-40... 70°C) tartományban van. A tekercs bekapcsolási teljesítménye 160 VA 50 Hz, illetve 140 VA 60 Hz frekvencián, míg tartási teljesítménye mindössze 15 VA 50 Hz, illetve 13 VA 60 Hz esetén, ami energiatakarékos működést biztosít. A mágneskapcsoló kiemelkedő elektromos és mechanikai élettartammal rendelkezik: mechanikai élettartama 6 millió kapcsolási ciklus, elektromos élettartama pedig 1,4 millió ciklus 80A AC-1 üzemmódban, 440V-nál. A készülék IP20-as védettségű előlappal rendelkezik az IEC 60529 szabványnak megfelelően, és rendkívül robusztus kivitelű: zárt állapotban akár 4 Gn erősségű rezgéseket is elvisel 5-300 Hz tartományban, és 15 Gn erősségű ütéseknek is ellenáll 11 ms időtartamig. A termék számos nemzetközi szabványnak megfelel, többek között: IEC 60947-4-1, EN 60947-4-1, UL 60947-4-1, valamint CSA C22.2 No 14, és rendelkezik UL, CSA, CCC, GOST, GL, DNV, RINA, LROS és BV tanúsítványokkal is. Az LC1DT80AB7 mágneskapcsoló műszaki jellemzői közé tartozik még a széles üzemi hőmérséklet-tartomány (-40... 60°C, 60-70°C között terheléssel csökkentve), a nagy magasságú telepíthetőség (0-3000 m), valamint a 850°C-os tűzállóság az IEC 60695-2-1 szerint. A V1 lángállóságú (UL 94 szerint) készülékház 122 mm magas, 70 mm széles és 120 mm mély. A csatlakozás csavaros kapcsokkal történik, mind a vezérlő, mind a teljesítmény áramkörök esetében. A teljesítmény áramkörnél 1-35 mm2 keresztmetszetű vezetékek csatlakoztathatók flexibilis vagy merev vezetőkkel, míg a vezérlő áramkörnél 1-4 mm2 vezetékek alkalmazhatók. A megfelelő csatlakoztatáshoz 5-8 Nm nyomaték szükséges a teljesítmény áramkörnél, és 1,7 Nm a vezérlő áramkörnél.

Schneider Electric TeSys D - LC1DT80AB7 - 4 pólusú Everlink mágneskapcsoló AC1 415V 80 A, tek. 24V AC 50/60Hz műszaki adatok Főbb jellemzők Termékcsalád: TeSys Deca Terméktípus: Mágneskapcsoló Rövid megnevezés: LC1D Alkalmazás: Ellenállás jellegű terhelés Alkalmazási kategória: AC-1 Pólusok: 4P (4 NO) Üzemi adatok Névleges üzemi feszültség: Teljesítmény áramkör: ≤ 690 V AC 25... 400 HzTeljesítmény áramkör: ≤ 300 V DC Névleges üzemi áram: 80 A (60 °C alatt) ≤ 440 V AC AC-1 teljesítmény áramkörnél Vezérlő áramkör feszültsége: 24 V AC 50/60 Hz Műszaki paraméterek Érintkező összetétel: 4 NO Hagyományos szabad levegőn megengedett áram: 10 A (60 °C-on) jelző áramkörnél80 A (60 °C-on) teljesítmény áramkörnél Bekapcsolás i áram: 1000 A 440 V-nál teljesítmény áramkörnél az IEC 60947 szerint Kikapcsolási áram: 1000 A 440 V-nál teljesítmény áramkörnél az IEC 60947 szerint Átlagos impedancia: 1,6 mOhm - Ith 80 A 50 Hz teljesítmény áramkörnél Teljesítmé ny disszipáció pólusonként: 10,2 W AC-1 Szigetelési adatok Névleges szigetelési feszültség: Teljesítmény áramkör: 690 V az IEC 60947-4-1 szerint Túlfeszültség kategória: III Szennyezettségi fok: 3 Névleges lökőfeszültség-állóság: 6 kV az IEC 60947 szerint Mechanikai és elektromos jellemzők Mechanikai élettartam: 6 millió ciklus Elektromos élettartam: 1,4 millió ciklus 80 A AC-1 Ue ≤ 440 V Vezérlő áramkör típusa: AC 50/60 Hz Tekercs technológia: Beépített zavarszűrő modul nélkül Működési idő: 4... 19 ms nyitás, 12... 26 ms zárás Maximális működési gyakoriság: 3600 ciklus/óra 60 °C-on Fizikai jellemzők Magasság: 122 mm Szélesség: 70 mm Mélység: 120 mm Környezeti feltételek IP védettség: IP20 előlap az IEC 60529 szerint Védőkezelés: TH az IEC 60068-2-30 szerint Megengedett környezeti hőmérséklet: -40... 60 °C60... 70 °C csökkentett terheléssel Működési magasság: 0... 3000 m Tűzállóság: 850 °C az IEC 60695-2-1 szerint Lángterjedés: V1 az UL 94 szerint Szabványok és tanúsítványok CSA C22.2 No 14EN 60947-4-1EN 60947-5-1IEC 60947-4-1IEC 60947-5-1UL 60947-4-1IEC 60335-1
