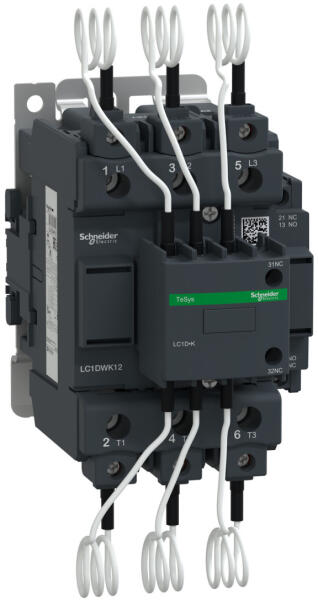

A Schneider Electric TeSys Deca LC1DWK12Q7 kondenzátor mágneskapcsoló egy professzionális villamossági eszköz, amelyet kifejezetten fázisjavításra és teljesítménytényező-korrekcióra terveztek. Ez a 63 kVAR teljesítményű, 3 pólusú kapcsolóeszköz kiváló választás ipari és kereskedelmi létesítmények energiahatékonyságának javításához, ahol a reaktív teljesítmény kompenzálása fontos szempont. A TeSys Deca sorozat ezen tagja a Schneider Electric megbízható minőségét képviseli. A kapcsoló 3 db NO (záró) teljesítmény érintkezővel rendelkezik, amelyek kifejezetten a kondenzátorbankok kapcsolására lettek optimalizálva. A vezérlőkör 380V AC 50/60 Hz feszültséggel működik, miközben a teljesítménykör akár 690V AC üzemi feszültséget is kezel. A különböző teljesítményfokozatokban az eszköz 35 kVAr (230V/50Hz), 63 kVAr (400V/50Hz), 67 kVAr (440V/50Hz) vagy akár 104 kVAr (690V/50Hz) kondenzátorteljesítmény kapcsolására is képes. A 60 Hz-es hálózatokban is hasonlóan rugalmas: 30 kVAr (230V), 60 kVAr (460V) és 80 kVAr (575V) teljesítményszinteket biztosít. Az LC1DWK12Q7 modell kiemelkedő élettartamot kínál - elektromos tartóssága 300.000 kapcsolási ciklus 400V-on, illetve 200.000 ciklus 690V-on. A készülék 1 NO + 2 NC azonnali segédérintkezővel is rendelkezik, amelyek megfelelnek az IEC 60947-5-1 szabványnak. Csatlakozásai csavaros kapcsok, mind a vezérlőkörnél (1-4 mm2 keresztmetszetű vezetékekhez), mind a teljesítménykörnél (4-50 mm2 keresztmetszetű vezetékekhez). A meghúzási nyomaték a teljesítménykörnél 9 Nm, a vezérlőkörnél 1,7 Nm. A maximális működési gyakoriság 100 kapcsolás óránként. Mechanikai szempontból a készülék kompakt méretekkel rendelkezik: 180 mm magas, 85 mm széles és 154 mm mély. Védettségi szintje IP20 az előlapi részen. Szerelési lehetőségei rugalmasak: DIN sínre vagy szerelőlapra is rögzíthető. Az eszköz működési hőmérséklet-tartománya -5°C és +60°C között van, tárolási hőmérséklet-tartománya pedig -60°C és +80°C között. Üzemeltetési tengerszint feletti magassága 0-3000 m. Az LC1DWK12Q7 kondenzátor mágneskapcsoló megfelel a legfontosabb nemzetközi szabványoknak, beleértve az EN/IEC 60947-1, EN/IEC 60947-4-1, UL 60947-4-1 és CSA C22.2 No 60947-4-1 előírásokat. Rendelkezik IECEE CB Scheme, UL, CSA és UKCA minősítésekkel, így világszerte alkalmazható különböző elektromos rendszerekben. A termék különösen ajánlott olyan alkalmazásokhoz, ahol fontos a megbízható kapcsolási teljesítmény, a hosszú élettartam és a biztonságos működés.

Schneider Electric TeSys D - LC1DWK12Q7 - Kondenzátor mágneskapcsoló, 60kVAr/400V, 3P+1z+2ny műszaki adatok Általános jellemzők Termékcsalád: TeSys Terméknév: TeSys LC1D. K, TeSys Deca Termék típusa: Kondenzátor mágneskapcsoló Eszköz rövid neve: LC1DWK Eszköz alkalmazása: Vezérlés Mágneskapcsol alkalmazása: Teljesítménytényező korrekció Felhasználási kategória: AC-6b Műszaki paraméterek Pólusok leírása: 3P Teljesítmény érintkező összetétele: 3 NO Névleges üzemi feszültség [Ue]: Teljesítménykör: 690 V AC 50/60 Hz Reaktív teljesítmény: 35 kvar 230 V AC 50 Hz 60 °C esetén63 kvar 400 V AC 50 Hz 60 °C esetén67 kvar 440 V AC 50 Hz 60 °C esetén104 kvar 690 V AC 50 Hz 60 °C esetén30 kvar 230 V AC 60 Hz 60 °C esetén60 kvar 460 V AC 60 Hz 60 °C esetén80 kvar 575 V AC 60 Hz 60 °C esetén Vezérlőáramkör típusa: AC 50/60 Hz Vezérlőáramkör feszültsége [Uc]: 380 V AC 50/60 Hz Segédérintkező összetétele: 1 NO + 2 NC azonnali Elektromos élettartam: 300000 ciklus Ue 400 V esetén200000 ciklus Ue 690 V esetén Maximális működési sebesség: 100 kapcsolás/óra Fizikai jellemzők Rögzítési mód: DIN sín, Szerelőlap IP védettségi fokozat: IP20 előlap (IEC 60529 szerint) Működési környezeti hőmérséklet: -5... 60 °C Tárolási környezeti hőmérséklet: -60... 80 °C Üzemeltetési magasság: 0... 3000 m Méretek: 180 mm magasság, 85 mm szélesség, 154 mm mélység Tömeg: 1,65 kg Csatlakozások Csatlakozás típusa: Vezérlőkör: csavaros kapcsokTeljesítménykör: csatlakozók Meghúzási nyomaték: Teljesítménykör: 9 N. m csatlakozónVezérlőkör: 1,7 N. m csavaros kapcsokon Szabványok és tanúsítványok Szabványok: EN/IEC 60947-1EN/IEC 60947-4-1UL 60947-4-1CSA C22.2 No 60947-4-1 Termék tanúsítványok: IECEE CB SchemeULCSAUKCA
