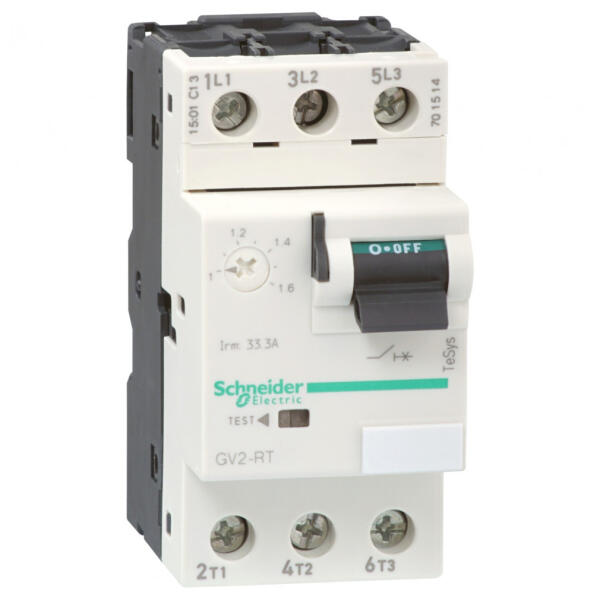

A Schneider Electric TeSys Deca GV2RT04 motoros védőkapcsoló egy rendkívül megbízható és sokoldalú termék, amely kifejezetten motorvédelemre és transzformátorok biztonságos üzemeltetésére lett kifejlesztve. Ez a 3 pólusú kapcsoló 0,4-0,63 A tartományban szabályozható termikus védelemmel rendelkezik, ami lehetővé teszi a pontos motoráram-beállítást a különböző alkalmazásokhoz. A TeSys GV2RT04 egyesíti a termikus és mágneses kioldási technológiát, így átfogó védelmet nyújt mind a túlterhelés, mind a rövidzárlat ellen. Mágneses kioldási árama 13 A, ami gyors lekapcsolást biztosít rövidzárlati események esetén. Különösen kiemelkedő a 100 kA megszakítóképessége, amely 220/230 V-tól egészen 690 V-ig terjedő feszültségtartományban is érvényes, így rendkívül széles alkalmazási területen használható. Ez a tulajdonság különösen értékes olyan ipari környezetben, ahol magas rövidzárlati áramok fordulhatnak elő. A készülék különböző teljesítményű motorok védelmére alkalmas, a motortípustól és az alkalmazástól függően: 0,12 kW és 0,18 kW teljesítményű motorokhoz 400/415 V AC hálózaton, 0,18 kW motorokhoz 440 V AC hálózaton, valamint 0,37 kW motorokhoz 690 V AC hálózaton. A motor védőkapcsoló kézikarral működtethető, ami egyszerű és kényelmes kezelést biztosít. Az IEC 60947-1 szabványnak megfelelő leválasztási alkalmasság (szigetelési képesség) lehetővé teszi a berendezés biztonságos karbantartását és szervizelését. A csavaros csatlakozási mód megbízható és egyszerű bekötést tesz lehetővé, két kábel csatlakoztatásával pólusonként, ami rugalmasságot biztosít a telepítés során. A kapcsoló kompatibilis tömör (1-6 mm2), hajlékony kábelvég nélküli (1,5-6 mm2), valamint kábelvéggel ellátott hajlékony (1-4 mm2) vezetékekkel. A TeSys GV2RT04 mechanikai és elektromos tartóssága kiemelkedő, akár 100.000 kapcsolási ciklust is kibír, ami hosszú élettartamot és megbízható működést garantál ipari környezetben is. A 690 V névleges szigetelési feszültség és a 6 kV lökőfeszültség-állóság tovább növeli a termék megbízhatóságát és biztonságát. A készülék AC-3 és AC-3e felhasználási kategóriáknak felel meg az IEC 60947-4-1 szerint, ami alkalmassá teszi kalickás motorok indítására és leállítására. A berendezés többféle módon is felszerelhető: 35 mm-es DIN sínre pattintva, panelre csavarozva (adapter lemezzel), előre bemélyített lemezre vagy DZ5 MB sínre. A kompakt méreteknek (szélesség: 45 mm, magasság: 89 mm, mélység: 78,5 mm) köszönhetően kis helyen is könnyen elhelyezhető.

Schneider Electric TeSys Deca GV2RT04 műszaki adatok Alapadatok Termékcsalád: TeSys Deca Terméknév: TeSys GV2 Terméktípus: Motorvédő kapcsoló Rövid terméknév: GV2RT Alkalmazás: Motorvédelem, Transzformátor Kioldó egység technológia: Termo-mágneses Elektromos jellemzők Pólusok: 3P Hálózat típusa: AC Felhasználási kategória: A kategória az IEC 60947-2 szerint, AC-3 az IEC 60947-4-1 szerint, AC-3e az IEC 60947-4-1 szerint Hálózati frekvencia: 50/60 Hz az IEC 60947-2 szerint Névleges áram: 0,63 A Termikus védelem beállítási tartomány: 0,4... 0,63 A az IEC 60947-2 szerint Mágneses kioldási áram: 13 A Konvencionális szabad levegőben lévő termikus áram: 0,63 A az IEC 60947-2 szerint Névleges üzemi feszültség: 690 V AC 50/60 Hz az IEC 60947-2 szerint Névleges szigetelési feszültség: 690 V AC 50/60 Hz az IEC 60947-2 szerint Névleges lökőfeszültség-állóság: 6 kV az IEC 60947-2 szerint Megszakítóképes ség: 100 kA Icu 220/230 V AC 50/60 Hz-en, 100 kA Icu 400/415 V AC 50/60 Hz-en, 100 kA Icu 440 V AC 50/60 Hz-en, 100 kA Icu 500 V AC 50/60 Hz-en, 100 kA Icu 690 V AC 50/60 Hz-en az IEC 60947-2 szerint Leválasztásra alkalmas: Igen, az IEC 60947-1 szerint Teljesítmény-dis szipáció pólusonként: 2,5 W Motorteljesítmények Motorteljesítmény: 0,12 kW 400/415 V AC 50/60 Hz-en magas csúcsáramú motorvédelemnél, 0,18 kW 400/415 V AC 50/60 Hz-en magas csúcsáramú motorvédelemnél, 0,18 kW 440 V AC 50/60 Hz-en magas csúcsáramú motorvédelemnél, 0,37 kW 690 V AC 50/60 Hz-en magas csúcsáramú motorvédelemnél Mechanikai jellemzők Működtetés típusa: Karos Mechanikai élettartam: 100000 ciklus Elektromos élettartam: 100000 ciklus AC-3 esetén 415 V-on, 100000 ciklus AC-3e esetén 415 V-on Névleges igénybevétel: Megszakítás nélküli az IEC 60947-4-1 szerint Csatlakozások: Erőátviteli áramkör: csavaros csatlakozó 2 kábel(ek) 1... 6 mm2 tömör, Erőátviteli áramkör: csavaros csatlakozó 2 kábel(ek) 1,5... 6 mm2 flexibilis kábelvég nélkül, Erőátviteli áramkör: csavaros csatlakozó 2 kábel(ek) 1... 4 mm2 flexibilis kábelvéggel Meghúzási nyomaték: 1,7 Nm csavaros csatlakozón Rögzítési mód: 35 mm szimmetrikus DIN sín: pattintós, Panel: csavarozott (adapter lemezzel) Szerelési pozíció: Vízszintes, Függőleges Méretek: Szélesség: 45 mm, Magasság: 89 mm, Mélység: 78,5 mm Környezeti feltételek Szabványok: EN/IEC 60947-2, EN/IEC 60947-4-1 IP védettség: IP20 az IEC 60529 szerint IK védettség: IK04 Klímavédelem: megfelel az IACS E10-nek Tárolási környezeti hőmérséklet: -40... 80 °C Üzemi környezeti hőmérséklet: -20... 60 °C Tűzállóság: 960 °C az IEC 60695-2-11 szerint Mechanikai robusztusság: Ütés: 30 Gn 11 ms-ig, Rezgés: 5 Gn, 5... 150 Hz Üzemi magasság:
