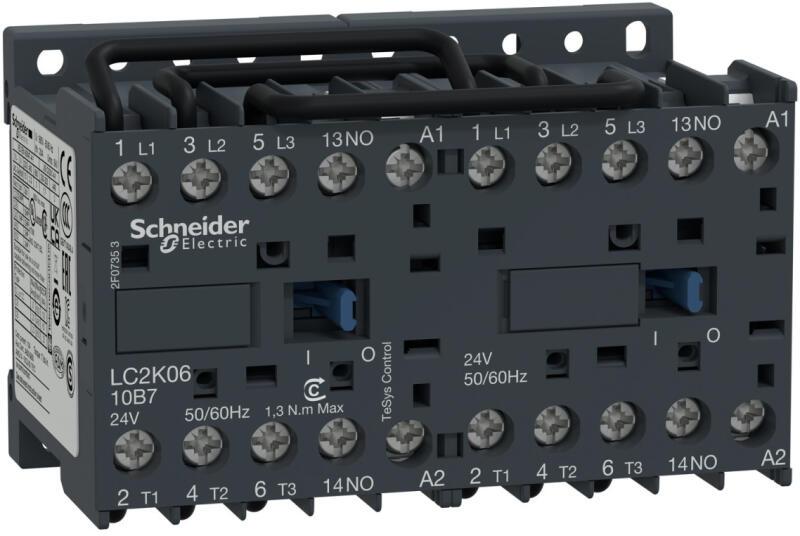

A Schneider Electric TeSys K sorozatú LC2K0610E7 irányváltó mágneskapcsoló egy kompakt, megbízható eszköz, amelyet kifejezetten motorvezérlési alkalmazásokhoz fejlesztettek ki. Ez a 3P, 6A-es modell a TeSys termékcsalád részeként kiváló minőséget és megbízható teljesítményt nyújt az ipari automatizálás területén. Az LC2K0610E7 cikkszámú irányváltó kontaktor előre összeszerelt kivitelben érkezik, beépített irányváltó sínelemmel, így azonnal telepíthető, minimalizálva a telepítési időt és költségeket. A készülék 48V AC 50/60 Hz vezérlőtekerccsel rendelkezik, és alkalmas AC-3, AC-3e, valamint AC-4 felhasználási kategóriákban történő működésre. A névleges üzemi áramerősség 6A (60°C alatt) maximum 440V AC feszültségen AC-3 és AC-3e alkalmazásban. A termék egy darab záró segédérintkezővel (1NO) rendelkezik, ami további vezérlési lehetőségeket biztosít. Az LC2K0610E7 mágneskapcsoló motorteljesítménye 1,5 kW 220... 230V AC, 2,2 kW 380... 415V AC, valamint 3 kW 440/690V AC feszültségen, így számos különböző teljesítményigényű motor vezérlésére alkalmas. A Schneider Electric LC2K0610E7 kontaktor kiemelkedő műszaki paraméterekkel büszkélkedhet: 8 kV névleges lökőfeszültség-állóság, III. túlfeszültség kategória, 20A konvencionális szabad levegős termikus áram a teljesítmény áramkörben, valamint 10A a jelző áramkörben. A termék mechanikai élettartama 5 millió kapcsolási ciklus, elektromos élettartama pedig 1,3 millió ciklus 6A AC-3 terhelésnél és 440V-os üzemi feszültség mellett. A csatlakoztatás csavaros kapcsok segítségével történik, amelyekhez 1,5-4 mm2 tömör vagy 0,75-4 mm2 rugalmas kábel használható. A termék a nemzetközi szabványoknak megfelelően készül, többek között EN/IEC 60947-4-1, GB/T 14048.4, UL 60947-4-1, CSA C22.2 No 60947-4-1, JIS C8201-4-1 szerint tanúsított, és számos nemzetközi minősítéssel rendelkezik (CB, CCC, UL, CSA, EAC, CE, UKCA). A Schneider Electric TeSys K LC2K0610E7 mágneskapcsoló rendkívül kompakt méretekkel rendelkezik (magasság: 58 mm, szélesség: 90 mm, mélység: 57 mm), ami lehetővé teszi a helytakarékos beépítést kapcsolószekrényekbe. Az IP20-as védettségi fokozat biztosítja a megfelelő érintésvédelmet, miközben a -25°C és +50°C közötti üzemi hőmérséklettartomány széles alkalmazási területet tesz lehetővé. A termék kiváló ár-érték arányának, kompakt méretének és magas minőségének köszönhetően ideális választás motorvezérlési alkalmazásokhoz, különösen olyan helyeken, ahol fontos a megbízhatóság és a hosszú élettartam.

Schneider Electric TeSys K - LC2K0610E7 - Irányváltó mágneskapcsoló 6A, 1 záró, AC, 50/60 Hz műszaki adatok Általános jellemzők Termékcsalád: TeSys K Termék típusa: Irányváltó mágneskapcsoló Rövid terméknév: LC2K Alkalmazás: Motorvezérlés Felhaszná lási kategória: AC-3, AC-3e, AC-4 Kivitel: Előre összeszerelt irányváltó sínelemmel Műszaki paraméterek Pólusok száma: 3P Teljesítmény pólusok összetétele: 3 NO Névleges üzemi feszültség: Teljesítmény áramkör: 690V AC 50/60 Hz, Jelző áramkör: ≤ 690V AC 50/60 Hz Névleges üzemi áramerősség: 6A ( < 60°C-nál) ≤ 440V AC AC-3 teljesítmény áramkör esetén, 6A ( < 60°C-nál) ≤ 440V AC AC-3e teljesítmény áramkör esetén Motor teljesítmény: 1,5 kW 220... 230V AC 50/60 Hz, 2,2 kW 380... 415V AC 50/60 Hz, 3 kW 440/690V AC 50/60 Hz Vezérlő áramkör típusa: AC 50/60 Hz Vezérlő áramkör feszültsége: 48V AC 50/60 Hz Segédérintkezők összetétele: 1 NO Névleges lökőfeszültség-állóság: 8 kV Túlfeszültség kategória: III Elektromos jellemzők Konvencionális szabad levegős termikus áram: 20A (60°C-nál) teljesítmény áramkörhöz, 10A (50°C-nál) jelző áramkörhöz Névleges záróképesség: 110A AC teljesítmény áramkörhöz (IEC 60947 szerint), 110A AC jelző áramkörhöz (IEC 60947 szerint) Elektromos élettartam: 1,3 millió ciklus 6A AC-3 ≤ 440V, 1,3 millió ciklus 6A AC-3e ≤ 440V, 0,05 millió ciklus 36A AC-4 ≤ 440V Mechanikai jellemzők Reteszelés típusa: Mechanikus Szerelési mód: Sín vagy lemez Csatlakozás típusa: Csavaros kapcsok Működési idő: 10... 20 ms tekercs gerjesztés és NO záródás, 10... 20 ms tekercs gerjesztés megszűnése és NO nyitás Mechanikai élettartam: 5 millió ciklus Maximális működési frekvencia: 3600 ciklus/óra Környezeti jellemzők IP védettségi fokozat: IP20 (VDE 0106 szerint) Üzemi hőmérséklet tartomány: -25... 50°C Tárolási hőmérséklet tartomány: -50... 80°C Üzemi magasság: 2000 m teljesítménycsökkenés nélkül Méretek Magasság: 58 mm Szélesség: 90 mm Mélység: 57 mm
