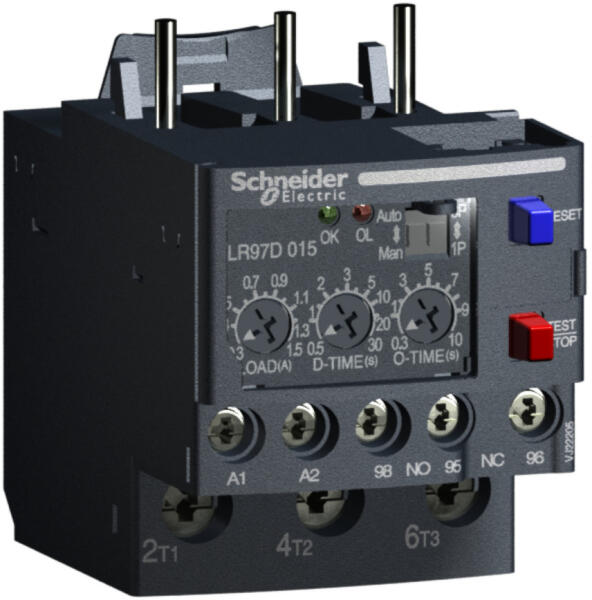

A Schneider Electric TeSys LR97D015M7 elektronikus túláramrelé egy rendkívül megbízható ipari védőeszköz, amely kifejezetten a 0,3-1,5 A tartományba eső motorok túlterhelés elleni védelmére lett kifejlesztve. Ez a kompakt, mégis nagy teljesítményű relé a TeSys D termékcsaládhoz tartozik, és tökéletesen kompatibilis a LC1D09... D38 típusú mágneskapcsolókkal. A TeSys LR97 típusú elektronikus túláramrelé sokkal több, mint egy egyszerű biztonsági eszköz - valódi értékét a kifinomult védelmi funkciói adják. Az eszköz érzékeli a fáziskimaradást (kevesebb mint 3 másodperc alatt reagál), védelmet nyújt túlterhelés (Imax > Isetting) és mechanikai blokkolás (I > 3 x Isetting) esetén is. A készülék 200-240 V AC tápfeszültséggel működik, és a 0,3-1,5 A tartományban állítható termikus védelmi beállítással rendelkezik, így pontosan az adott alkalmazás igényeihez igazítható. Az LR97D015M7 működési tápfeszültsége 200-240V AC, de üzemi feszültsége ennél jóval magasabb: 690V AC 50/60 Hz az IEC 60947-4-1 szabványnak megfelelően, illetve 600V AC 50/60 Hz a CSA és UL szabványoknak megfelelően. A széles feszültségtartomány lehetővé teszi, hogy különböző ipari környezetekben is megbízhatóan működjön. A relé egyéb fontos műszaki paraméterei közé tartozik az 1 váltóérintkező (1C/O), a 6 kV-os túlfeszültség-állóság az IEC 61000-4-5 szerint, és a hagyományos, szabad levegőben történő hőáram (Ith) 3A a vezérlőáramkörben. A készülék számára különböző védelmi megoldások ajánlottak: 3A-es BS biztosíték, 3A-es GB2 megszakító, vagy 3A-es GG biztosíték a vezérlőáramkörhöz. A relé további előnye a rugalmas időbeállítási lehetőség: 0,2... 10 s vagy 0,3... 10 s az O-time gombbal, illetve 0,5... 30 s a D-time gombbal. Ezek az időbeállítási lehetőségek lehetővé teszik, hogy a védelem pontosan illeszkedjen az alkalmazás követelményeihez. A jelzőfunkciót 2 LED biztosítja, amelyek segítségével könnyen ellenőrizhető az eszköz állapota. A visszaállítás történhet automatikusan (120 s rögzített idővel), elektromosan (a tápellátás legalább 0,1 másodpercre történő megszakításával), vagy manuálisan. A TeSys LR97D015M7 csatlakoztatása rendkívül rugalmas: mind a vezérlőáramkörben, mind a tápáramkörben többféle kábelcsatlakoztatási lehetőséget kínál, rugalmas és merev kábelek számára egyaránt. A meghúzási nyomaték a vezérlőáramkörnél 0,6-1,2 Nm (fülcsatlakozásnál), a tápáramkörnél pedig 2 Nm (kábelnél). Az eszköz felszerelhető közvetlenül mágneskapcsolóra vagy sínre, ami tovább növeli a telepítési rugalmasságot. A kompakt méretekkel rendelkező relé (67,5 mm magasság, 45 mm szélesség, 67,5 mm mélység) kiváló választás olyan alkalmazásokhoz, ahol a helytakarékosság is fontos szempont. A TeSys LR97D015M7 megfelel a szigorú ipari szabványoknak (IEC 60255-6, IEC 60947) és rendelkezik a szükséges tanúsítványokkal (CSA, UL, GOST). IP20 védettséggel rendelkezik az IEC 60529 szerint, és széles üzemi hőmérséklet-tartományban (-25... 60 °C) használható. Ellenáll a vibrációnak (4 gn az IEC 60068-2-6 szerint) és az ütéseknek (15 gn 11 ms az IEC 60068-2-7 szerint), ami biztosítja a hosszú élettartamot még nehéz ipari körülmények között is.

Schneider Electric TeSys LR97D - LR97D015M7 - Elektronikus relé D mágneskapcsoló, 0.3 - 1.3A, 220VAC műszaki adatokÁltalános jellemzők Terméktípus: Elektronikus túláramrelé Sorozat: TeSys Terméknév: TeSys D Eszköz rövid neve: LR97 Cikkszám: LR97D015M7 Relé alkalmazása: Érzékenység fáziskimaradásra, Túlterhelés Imax > Isetting, Blokkolt forgórész, mechanikai elakadás I > 3 x Isetting Termék kompatibilitás: LC1D09... D38 Elektromos jellemzők Hálózat típusa: AC Névleges tápfeszültség: 200... 240 V AC Termikus védelem beállítási tartomány: 0,3…1,5 A Névleges üzemi feszültség: 600 V AC 50/60 Hz (CSA, UL), 690 V AC 50/60 Hz (IEC 60947-4-1) Hálózati frekvencia: 50... 60 Hz Működési küszöbérték: 0,3... 1,3 A Túlfeszültség állóság: 6 kV (IEC 61000-4-5) Érintkezők típusa és összetétele: 1 C/O (váltóérintkező) Hagyományos szabad levegőben történő hőáram: 3 A (vezérlőáramkör) Védelem típusa: BS biztosíték 3 A (vezérlőáramkörhöz), GB2 megszakító 3 A (vezérlőáramkörhöz), GG biztosíték 3 A (vezérlőáramkörhöz) Fázishiba érzékenység: < 3 s Reset: Automatikus reset 120 s rögzített, Elektromos a tápfeszültség megszakításával min. 0,1 s-re, Kézi reset Időtartomány: 0,2... 10 s - O-time gomb, 0,3... 10 s - O-time gomb, 0,5... 30 s - D-time gomb Jelzési funkció: 2 LED Mechanikai jellemzők Rögzítési lehetőség: Közvetlenül mágneskapcsolóra, Sínre Meghúzási nyomaték: Vezérlőáramkör: 0,6... 1,2 N. m (fülcsatlakozásnál), Tápáramkör: 2 N. m (kábelnél) Magasság: 67,5 mm Szélesség: 45 mm Mélység: 67,5 mm Környezeti feltételek Szabványok: IEC 60255-6, IEC 60947 Terméktanúsítványok: CSA, UL, GOST Védettségi fokozat: IP20 (IEC 60529) Üzemi környezeti hőmérséklet: -25…60 °C (IEC 60947-4-1) Tárolási környezeti hőmérséklet: -30…80 °C Üzemi magasság: 2000 m Tűzállóság: 850 °C (IEC 60695-2-1) Ütésállóság: 15 gn 11 ms (IEC 60068-2-7) Rezgésállóság: 4 gn (IEC 60068-2-6)
